在科技的浩瀚宇宙中，半导体芯片宛如一颗璀璨夺目的超新星，以其无可比拟的力量和影响力，重塑着我们生活的每一个角落。从我们手中的智能手机，到家中的智能家电，再到推动社会发展的大数据中心和引领未来的人工智能领域，芯片无处不在，它是现代科技的核心，是驱动世界运转的“数字心脏”。而这强大的芯片，最初竟源于那毫不起眼的沙子，其诞生过程堪称一场神奇的“魔法蜕变”。

芯片的传奇起源与发展

芯片的发展历程是一部波澜壮阔的科技史诗。20世纪初，真空管作为第一代电子元件登上历史舞台，它如同电子设备的“初代引擎”，能放大信号和实现开关功能，广泛应用于早期的收音机、电视机以及像ENIAC这样的早期计算机中。1904年，英国科学家约翰·弗莱明发明的真空管二极管，为电子设备的放大和整流技术奠定了基石，开启了电子时代的大门。

然而，真空管体积庞大、能耗高且稳定性欠佳，就像一个笨重的巨人，逐渐难以满足科技发展的需求。1947年，贝尔实验室的约翰·巴丁、沃尔特·布拉顿和威廉·肖克利三位天才科学家成功发明了晶体管，这一发明犹如一颗重磅炸弹，彻底颠覆了电子领域的格局。晶体管体积小巧、能耗低、性能稳定，迅速取代真空管，成为制造更便携电子设备和计算机的核心元件，如20世纪50年代的IBM 1401，开启了电子设备小型化的新时代。

随着科技的飞速发展，对电子设备集成度的要求越来越高。1958年，德州仪器的杰克·基尔比和仙童半导体的罗伯特·诺伊斯分别独立发明了集成电路（IC），这一创举将多个晶体管、二极管、电阻等元件集成在一小块硅片上，宛如将一个庞大的电子系统浓缩进一个微小的世界，开启了微型化的道路。集成电路的出现，让电子产品迎来了一场革命性的变革，电路板的复杂性大幅降低，可靠性显著提高，为计算机和消费电子的大规模普及铺平了道路。

1971年，英特尔发布了4004微处理器，这是第一个商用微处理器，标志着计算机向微型化方向迈出了关键一步。微处理器将CPU、内存和输入/输出控制功能集成到一块芯片上，如同赋予了芯片一颗“智慧的大脑”，使得计算机的性能大幅提升，体积却不断缩小。此后，随着英特尔8086（1978年）等微处理器的问世，PC（个人计算机）开始走进千家万户，芯片技术也在这股浪潮中不断飞速发展。

20世纪80年代后期，超大规模集成电路（VLSI）技术取得重大突破，芯片能够容纳上百万甚至上亿个晶体管。在摩尔定律的影响下，晶体管的数量每隔约两年便加倍，计算机和移动设备的性能呈指数级提升，价格却逐渐亲民，科技的普及度大大提高。1990年代，英特尔的奔腾处理器和苹果的PowerPC处理器成为这一阶段的代表产品，引领着科技潮流。

进入21世纪，芯片制造进入纳米级工艺时代，晶体管尺寸不断缩小，计算能力和能效大幅提升。随着人工智能的兴起，专为机器学习和AI计算优化的AI芯片（如NVIDIA的GPU、谷歌的TPU、华为的Ascend芯片）开始迅速发展，满足了深度学习对海量计算能力的迫切需求，为人工智能的爆发式发展提供了强大的算力支持。

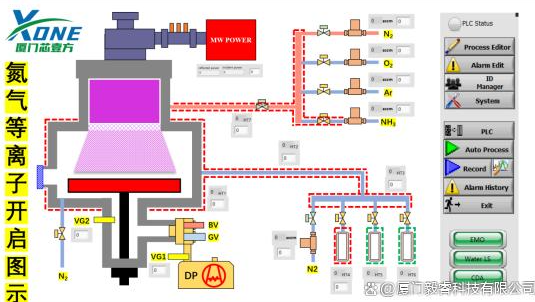

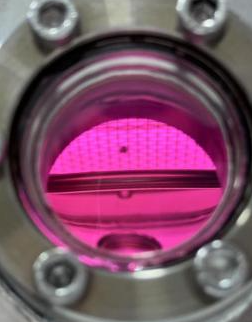

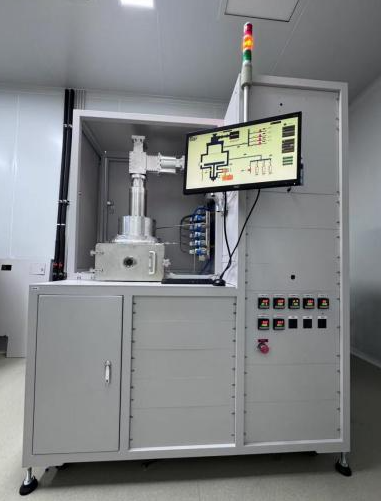

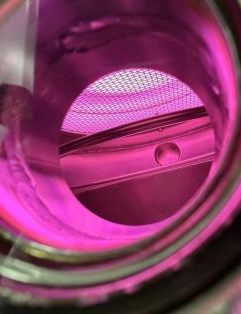

此图是厦门毅睿科技有限公司设备实验过程照片

从沙子到晶圆的神奇蜕变

芯片的主要原材料是硅，而硅在地球上储量丰富，主要以二氧化硅（SiO₂）的形式存在于沙子和硅石中。制造芯片的第一步，便是从这些看似普通的沙子中提取出高纯度的硅。

首先要精选硅含量更高的硅石作为原材料，将约60吨的硅石与25吨的煤炭和木屑一同放入坩埚，在高达2000摄氏度的高温下，硅石中的SiO₂逐渐融化，并与碳元素发生还原反应。在这熊熊烈火的淬炼中，硅元素从二氧化硅中被分离出来，得到纯度较低的粗硅。这就像是一场神秘的炼金术，让普通的沙子初步展现出成为芯片的潜力。

但粗硅的纯度远远达不到半导体制造的要求，还需要经过多次复杂的提纯工艺。通过化学蚀刻、区域熔炼、气相沉积等一系列精密操作，去除硅中的杂质，直至硅的纯度达到99.9999%以上，成为电子级硅。这一过程犹如一场精细的雕琢，将粗糙的璞玉逐渐打磨成晶莹剔透的美玉。

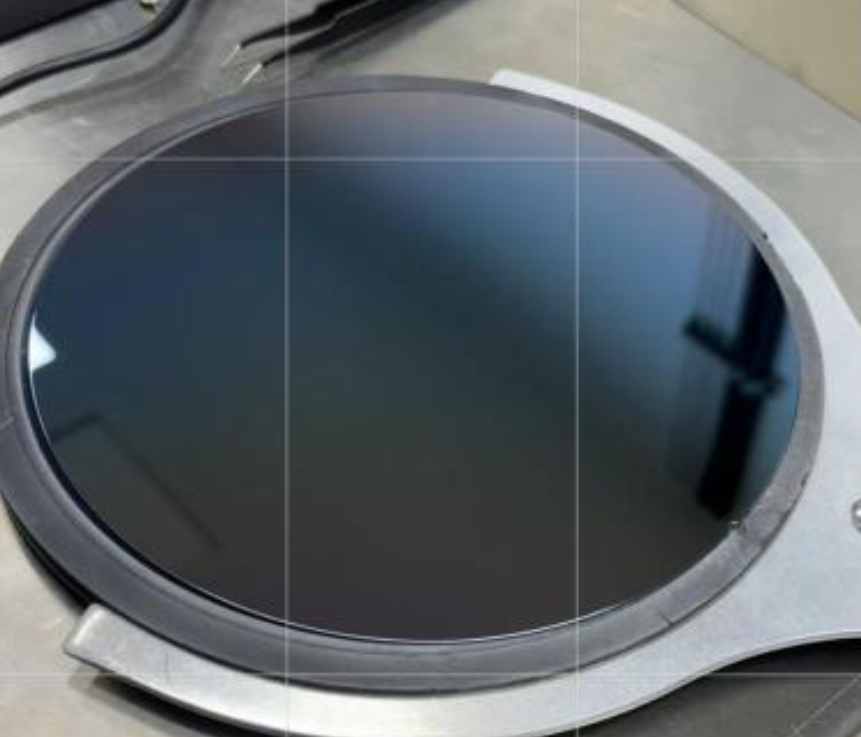

提纯后的电子级硅被铸造成重达上百千克的硅锭，这些硅锭就像巨大的水晶柱，散发着科技的光芒。接下来，硅锭会被切割成一片片薄薄的圆盘，这便是晶圆。晶圆是芯片制造的基础，其直径越大，在同等条件下可制作的芯片数量就越多，单个芯片的成本也就越低。目前，市场上常见的晶圆有4寸（直径100毫米，主要用于制作二极管产品，如TVS、稳压管等）、5寸（直径125毫米，可制作二极管和一些三极管产品）、6英寸（直径150毫米，可制作二极管、三极管以及大部分平面MOS产品）、8英寸（直径200毫米，主要用于制作Trench、SGT超结MOS管以及对线宽要求不高的IC类产品）和12英寸（直径300毫米，主要用于制作对线宽要求比较高的集成电路及高端的MOSFET产品）。

在晶圆加工过程中，需要对其进行多次抛光和清洗，确保其表面光滑如镜，一尘不染。因为任何微小的划痕或污染都可能在后续的芯片制造过程中被放大，影响芯片的性能和质量，就像一颗小小的沙粒进入精密仪器，可能导致整个系统的故障。

从沙子到晶圆，这一过程充满了科技的魅力和人类智慧的结晶。每一步都凝聚着科学家和工程师们的心血，是无数次实验和创新的成果。而这仅仅是芯片制造的开始，在晶圆之上，还有更加复杂和精密的工序等待着，一场更加精彩的“芯片诞生记”即将上演，它将继续书写半导体芯片的传奇，推动人类科技不断迈向新的高峰。

想了解更多信息，可以持续关注半导体芯片系列文章，文章会让大家从一个半导体小白，慢慢变成半导体工艺工程师，文章会降到半导体薄膜沉积原理、芯片制成工艺、镀膜设备、原子层沉积、微波等离子辅助工艺等相关内容，帮助大家全方位去掌握半导体芯片制成相关知识点。
