在芯片制备行业，真空镀膜技术作为构建芯片微观结构的关键手段，其技术的先进性直接关乎芯片的性能与集成度。随着芯片制程向更小尺寸迈进，对真空镀膜的精度、薄膜质量以及工艺适应性提出了极高要求，催生出一系列先进的真空镀膜技术。

原子层沉积（ALD）技术

原子层沉积技术基于独特的自限制化学反应机制，实现原子级别的薄膜生长控制。在 ALD 过程中，气相前驱体以脉冲形式交替通入反应室，在基底表面进行化学吸附并反应，每次反应仅沉积一层原子。这种自限制特性使得 ALD 能够在复杂的三维结构表面，如高深宽比的沟槽、通孔内部，实现高度均匀且保形性极佳的薄膜沉积 。例如在高 k 栅极介质层的制备中，ALD 可精确控制薄膜厚度在几纳米范围内，且保证成分均匀性，极大提升了栅极的绝缘性能与稳定性，满足先进制程对纳米级结构精确制造的严苛需求 。微导纳米创新研发的原子层沉积量产设备，已成功应用于欧洲新型车载芯片的生产，展现出 ALD 技术在芯片制造中的强大优势与应用潜力 。

来源：厦门毅睿科技有限公司官网

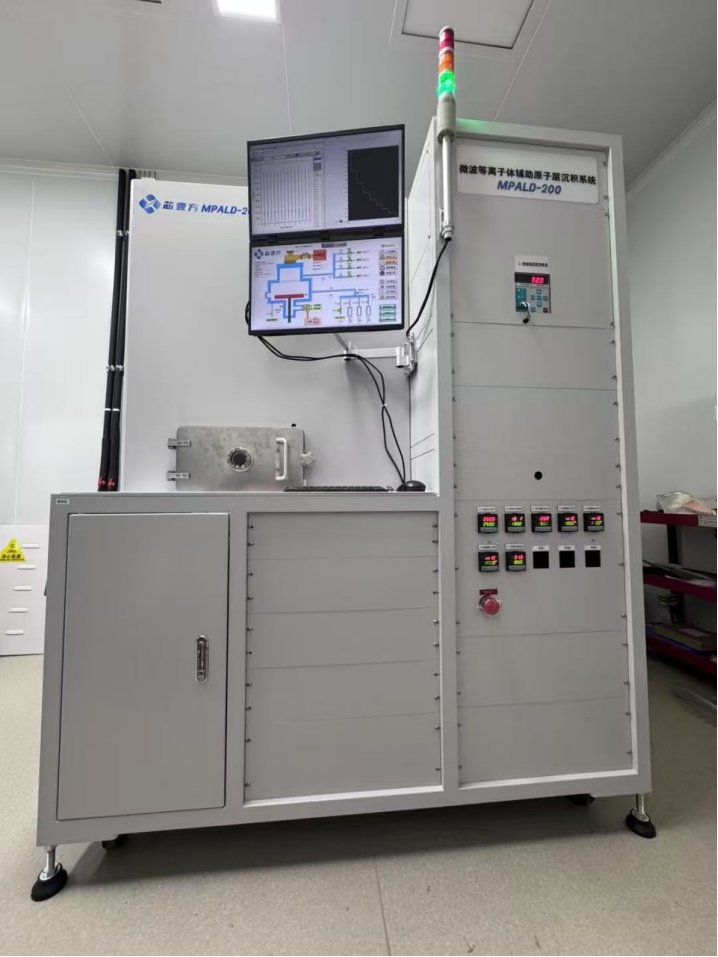

厦门毅睿自主研发生产的微波等离子体辅助原子层沉积系统是一种用于高质量薄膜材料制备的先进设备。该系统利用微波能量激发等离子体，通过周期性交替引入前驱体和反应气体，在基底表面实现原子级别的薄膜沉积。设备能够精准控制工艺过程中的温度、压力、气体流量和等离子体功率等主要参数，确保所制备薄膜在厚度、成分和物理化学性能等方面具备优异一致性。微波等离子体具有高密度、低电子温度和高反应活性的特点，可有效促进前驱体分解和薄膜的致密生长，从而显著提升沉积速率和材料质量。该系统广泛适用于半导体、光电子、储能及传感器等领域，可用于高k介质、氧化物、氮化物及金属等多种薄膜材料的原子层沉积。

本系统的突出特点在于高效的等离子体激发能力和出色的工艺控制水平，特别适合于高纯度、低缺陷密度和低温沉积薄膜的制备。微波等离子体相较于传统射频等离子体拥有更高的激发效率和均匀性，有助于在较低基底温度下实现高质量薄膜的快速生长，降低热应力对材料结构的影响，拓展了对热敏感基底的应用范围。此外，该设备支持多种材料体系的沉积，能够满足多样化的科研和工业需求。整体而言，微波ALD系统以其高效、精准、低温及多功能的优势，为高性能薄膜材料的研发和产业化提供了有力保障。

物理气相沉积（PVD）技术的新进展

磁控溅射技术

磁控溅射是 PVD 技术中的重要分支，通过在靶材表面施加磁场，约束电子运动路径，增加电子与工作气体原子的碰撞概率，从而显著提高溅射效率。在芯片制造中，磁控溅射常用于金属电极、互连层以及阻挡层的沉积。例如，在制备铜互连层时，利用磁控溅射可获得高纯度、低电阻且附着力良好的铜薄膜，有效降低信号传输延迟，提升芯片的电气性能 。相较于传统溅射方式，磁控溅射能够在较低的工作气压下进行，减少了薄膜中的杂质掺入，提高了薄膜质量 。

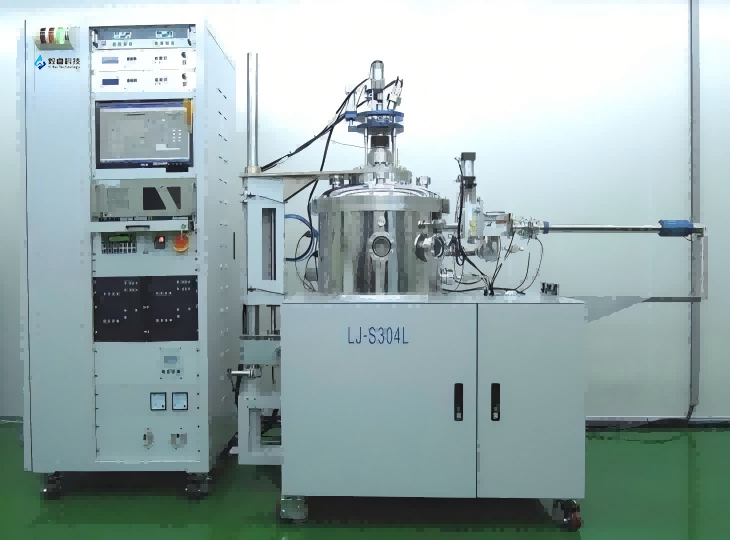

磁控溅射设备（来源：厦门毅睿科技）

离子束溅射技术

离子束溅射利用高能量离子束直接轰击靶材，使靶材原子溅射出来并沉积在基底上。该技术的优势在于离子能量和束流密度可精确控制，能够实现对薄膜沉积速率、厚度和成分的精准调节。在制备一些对薄膜质量要求极高的光学芯片或传感器芯片时，离子束溅射可沉积出原子排列有序、表面平整度高的薄膜，满足芯片对光学性能或传感精度的严格要求 。此外，离子束溅射还可通过调整离子入射角度，实现对薄膜微观结构和应力状态的调控 。

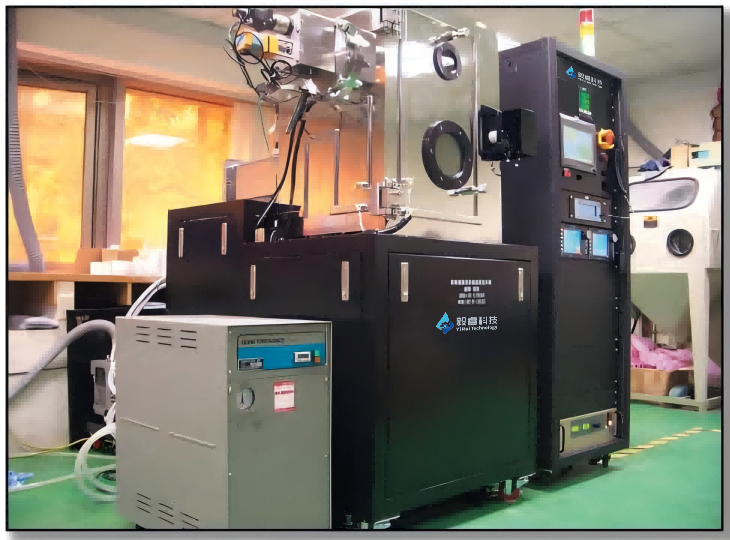

离子束溅射（来源：厦门毅睿科技）

化学气相沉积（CVD）技术的革新

等离子体增强化学气相沉积（PECVD）

PECVD 技术通过引入等离子体，显著降低了化学反应所需的温度，拓宽了可沉积材料的范围，并提高了薄膜沉积速率。在等离子体环境中，反应气体分子被激发、电离，活性大大增强，使得一些在传统热 CVD 条件下难以发生的反应能够顺利进行 。在芯片制造中，PECVD 常用于沉积氮化硅、二氧化硅等绝缘薄膜，以及多晶硅等半导体材料。例如，在芯片的钝化层制备过程中，PECVD 沉积的氮化硅薄膜具有良好的化学稳定性和机械性能，能够有效保护芯片免受外界环境的侵蚀 。

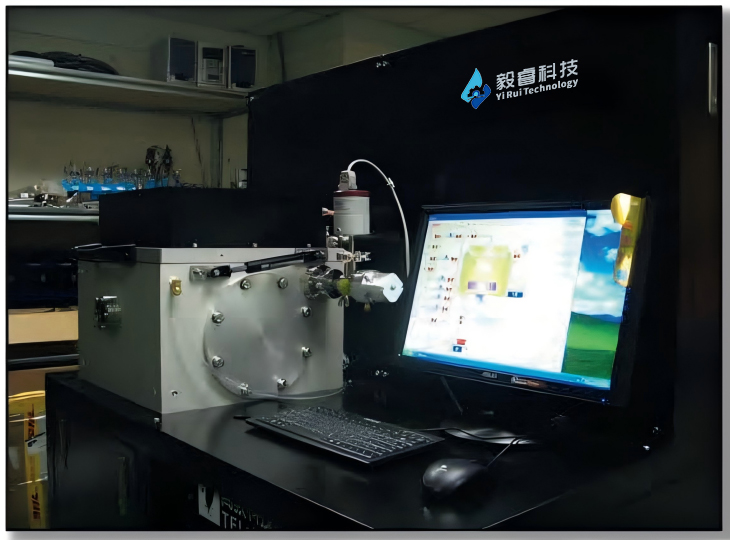

电浆辅助化学气相沉积系统(PECVD) （来源：厦门毅睿科技）

金属有机化学气相沉积（MOCVD）

MOCVD 采用金属有机化合物作为前驱体，通过热分解或化学反应在基底上沉积金属、半导体或化合物薄膜。该技术在生长高质量的化合物半导体薄膜方面表现卓越，如氮化镓（GaN）、砷化镓（GaAs）等，这些化合物半导体在 5G 通信芯片、光电子芯片等领域具有广泛应用 。MOCVD 能够精确控制薄膜的成分、厚度和掺杂浓度，生长出具有特定晶体结构和电学性能的外延层，为高性能芯片的制备提供了关键技术支撑 。例如，在制造高功率、高频率的 5G 射频芯片时，MOCVD 生长的 GaN 外延层可显著提升芯片的电子迁移速度和击穿电压，增强芯片的性能 。

这些先进的真空镀膜技术正不断推动芯片制备行业向前发展，助力芯片在更小尺寸、更高性能的道路上持续突破。随着技术的进一步创新与完善，它们将在未来的芯片制造中发挥更为关键的作用 。

来源：厦门毅睿科技有限公司官网
