真空镀膜,创造更好的生活体验

真空镀膜技术作为现代制造业中的一项关键工艺,已广泛应用于多个工业领域。这种技术通过在真空环境下将材料以原子或分子形式沉积到基材表面,形成具有特定功能的薄膜层。随着科技的进步和工业需求的多样化,真空镀膜设备的功能不断完善,应用范围持续扩大,成为推动多个行业技术革新的重要工具。

电子与半导体行业

在电子与半导体制造领域,真空镀膜设备发挥着不可替代的作用。集成电路生产中,设备被用于沉积各种金属导电层、绝缘介质层和半导体材料层。高精度的磁控溅射和化学气相沉积(CVD)技术能够实现纳米级薄膜的均匀沉积,满足现代芯片制造对微小线宽和复杂结构的要求。

平板显示器制造同样依赖真空镀膜工艺。从早期的CRT到现在的LCD、OLED显示屏,真空镀膜用于制备透明导电层(如ITO)、绝缘层和发光层。特别是在柔性显示技术中,真空镀膜能够在塑料基板上形成高质量的功能薄膜,实现显示器的可弯曲特性。

光学与光电子应用

光学镀膜是真空镀膜技术最早应用的领域之一。通过精确控制薄膜厚度和折射率,可以制备各种光学滤光片、增透膜、反射镜和分光镜。这些组件广泛应用于相机镜头、望远镜、激光系统等光学仪器中,显著提高了光学系统的性能。

太阳能电池产业中,真空镀膜用于沉积透明导电层、吸收层和背电极。特别是薄膜太阳能电池,如CIGS(铜铟镓硒)和CdTe(碲化镉)电池,其核心工艺都依赖于真空镀膜技术。这些技术不仅提高了光电转换效率,还降低了生产成本,推动了太阳能发电的普及。

装饰与包装行业

真空镀膜为产品提供了美观且耐用的表面装饰解决方案。在汽车行业,设备用于镀制车灯反射罩、内饰件和外观装饰条;在卫浴行业,水龙头、花洒等产品通过真空镀膜获得金属光泽表面,同时提高耐腐蚀性;家居装饰中,各种金属效果的装饰板和家具配件也广泛采用真空镀膜工艺。

包装领域特别是食品和药品包装,真空镀铝薄膜因其优异的阻隔性能和美观效果而被大量使用。这种薄膜能有效阻隔氧气、水蒸气和光线,延长产品保质期,同时赋予包装高档的金属光泽,提升产品形象。

工具与机械制造

真空镀膜技术在工具涂层方面表现突出。通过物理气相沉积(PVD)工艺,可以在切削工具、模具和机械零件表面形成硬度极高的氮化钛、碳化钛等陶瓷涂层。这些涂层显著提高了工具的耐磨性、耐高温性和使用寿命,使切削速度和工作效率得到大幅提升。

在航空航天领域,涡轮叶片等高温部件采用热障涂层(TBC),这些涂层通过真空等离子喷涂或电子束物理气相沉积(EB-PVD)工艺制备,能够有效保护金属基体免受高温氧化和热腐蚀,延长部件使用寿命。

新兴应用领域

随着新能源技术的发展,真空镀膜在锂离子电池制造中扮演重要角色。电极材料的均匀涂覆、固态电解质薄膜的制备都离不开精密的真空镀膜工艺。这些工艺直接影响电池的能量密度、循环寿命和安全性能。

生物医学领域也开始广泛应用真空镀膜技术。医用植入物如人工关节、牙科种植体表面通过真空镀膜形成生物相容性涂层,促进骨整合;药物缓释系统和生物传感器中的功能薄膜也采用真空镀膜工艺制备。

柔性电子是真空镀膜的另一个新兴应用领域。通过在柔性基板上沉积导电、半导体和介电材料薄膜,可以制造柔性显示器、可穿戴传感器和电子皮肤等创新产品,这些产品正在改变人机交互方式。

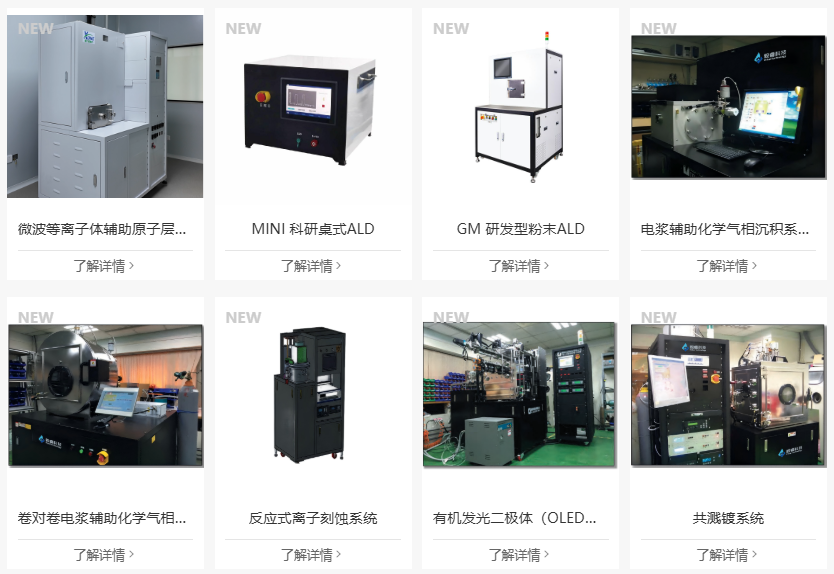

 图片来源:厦门毅睿科技有限公司

结论

从传统工业到高新技术领域,真空镀膜设备以其独特的工艺优势和广泛的应用适应性,持续推动这个行业的技术进步和产品升级。随着材料科学、真空技术和自动控制技术的不断发展,真空镀膜工艺将实现更高的精度、更好的均匀性和更低的成本,其应用范围还将进一步扩大。未来,在绿色制造、智能制造的背景下,真空镀膜技术必将发挥更加重要的作用,为人类创造更多高性能产品和美好生活体验。
