当台积电在其最新的2纳米制程中精准控制原子级薄膜厚度时，当特斯拉4680电池通过纳米涂层显著提升能量密度时，当柔性折叠屏手机呈现前所未有的耐用性时——在这些尖端技术的幕后，原子层沉积（ALD）技术正悄然发挥着不可替代的作用。作为一种可精确控制薄膜厚度与成分的表面工程技术，ALD通过交替通入前驱体气体，在基底表面实现单原子层级别的逐层生长。这一独特机制使其成为半导体制造、新能源、高端光学等领域的核心支撑技术。随着科技发展进入深水区，ALD技术正迎来前所未有的突破与机遇，其未来发展将深刻重塑多个产业的面貌。

一、 材料宇宙的探索者：突破性能边界

未来ALD技术最激动人心的突破，将源于对材料库的颠覆性扩展：

突破传统局限： ALD不再局限于传统的氧化物、氮化物和金属膜。针对新能源电池对高离子电导率固态电解质的需求，科研人员正积极开发硫化物（如Li₃PS₄）和复杂氧化物（如LLZO）的ALD工艺。在量子计算领域，超导材料（如NbN、TiN）的低温ALD工艺正在突破，以满足量子比特对低损耗、高一致性的严苛要求。

二维材料与异质结革命： 过渡金属硫化物（TMDCs）如MoS₂、WS₂的ALD技术正走向成熟。美国麻省理工学院团队近期成功展示了晶圆级二硫化钼的均匀沉积，为下一代超低功耗晶体管开辟道路。更前沿的挑战在于直接在已有基底上生长高质量二维材料及其异质结，无需转移过程，这将极大提升器件性能和集成度。

有机与杂化材料的精密世界： 金属有机框架化合物（MOFs）和共价有机框架化合物（COFs）的ALD工艺正取得进展。2024年，芬兰团队报道了首个可在复杂结构上保形生长的MOF薄膜ALD工艺，为超高比表面积催化、传感和气体分离膜带来全新可能。有机-无机杂化钙钛矿薄膜的ALD制备也展现出对缺陷的精准控制能力，有望解决钙钛矿太阳能电池的稳定性瓶颈。

生物相容界面的构建： 在生物医疗领域，ALD沉积的氧化钛、氧化锆等生物陶瓷薄膜，以及功能化的有机涂层，为植入式医疗器械提供了优异的生物相容性、抗菌性和药物缓释平台。未来ALD将更精准地构建仿生微环境，促进组织整合与再生。

图片来源网络

二、 智能制造的精密引擎：工艺与设备进化

ALD工艺本身正经历智能化与高效化的深刻变革：

AI驱动的工艺优化： 机器学习算法正深度介入ALD工艺开发。通过分析海量实验参数（温度、压力、脉冲时间、前驱体配比）与薄膜性能（厚度均匀性、成分、缺陷密度、电学特性）数据，AI模型可快速预测最优工艺窗口。阿斯麦尔（ASML）与IMEC合作项目已证明AI可将新ALD工艺开发周期缩短40%以上，并显著提升良率。

高通量与空间ALD： 传统ALD因顺序脉冲而速度受限。空间ALD通过物理分离前驱体反应区，让基底连续运动穿过各区实现“准连续”沉积，效率提升可达10倍。应用材料公司推出的新一代空间ALD设备已在OLED显示封装层量产中广泛应用。针对高深宽比结构，创新的前驱体设计（如高反应活性分子）和脉冲序列优化（如多级抽气）正不断突破保形性的极限。

实时监控与闭环控制： 原位监测技术（如椭偏仪、石英晶体微天平、质谱）与ALD设备的深度集成，实现了薄膜生长过程的实时监控。结合先进算法，系统可即时调整工艺参数，确保每一原子层都精确达标。英特尔在其先进逻辑芯片制造中已部署此类闭环控制系统，显著提升了栅极氧化层和金属栅的关键尺寸均一性。

绿色ALD的崛起： 行业正致力于减少ALD的环境足迹。核心方向包括：开发更低毒性、更高效率的前驱体（如使用水或臭氧替代氧气等离子体）；优化反应腔室设计和气体流场以减少前驱体消耗；探索低温甚至室温ALD工艺（尤其对柔性塑料基底至关重要）；以及提高设备能效和热能回收利用率。

三、 赋能未来产业：应用场景的爆发式扩张

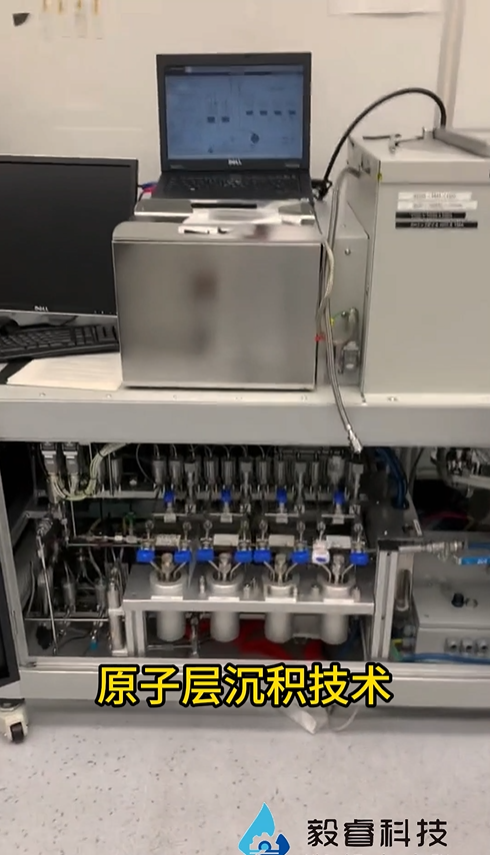

图片来源厦门毅睿科技有限公司

ALD技术的突破将引爆多个前沿领域的创新：

半导体持续制霸： 在摩尔定律逼近物理极限的当下，ALD成为延续芯片进化的关键：

GAA晶体管： ALD是沉积环绕栅极堆叠（高k金属栅）、内隔离层和源漏外延种子层的唯一可行技术。

原子级互联： 随着布线层数激增，ALD是沉积阻挡层（TaN/Ta）、衬垫层和填充铜/钴/钌互连线的核心工艺。

新存储技术： 铁电存储器（FeRAM, FeFET）的铁电薄膜（如HfO₂掺杂）、磁存储器（MRAM）的隧道结、相变存储器（PCRAM）的关键层都依赖ALD的精准控制。

能源革命的关键推手：

固态电池： ALD在电极材料表面包覆超薄保护层（如Al₂O₃, Li₃PO₄），可大幅抑制界面副反应，提升循环寿命。更关键的是，它是制备超薄、致密、均匀的固态电解质膜的核心技术。

高效光伏： 硅基电池中，ALD氧化铝是卓越的钝化层。叠层电池（钙钛矿/硅）中，ALD沉积的缓冲层、透明导电层和保护层不可或缺。新兴的钙钛矿电池更依赖ALD解决界面和稳定性问题。

燃料电池与电解槽： ALD用于制备高活性、高稳定性的催化剂（如Pt纳米颗粒）及其载体涂层（如ALD修饰的碳载体），以及耐腐蚀的膜电极组件保护层。

未来显示与柔性电子：

柔性OLED封装： ALD沉积的无机薄膜（如Al₂O₃, SiO₂）是柔性屏抵御水氧侵蚀、保证长寿命的核心壁垒。

QLED/Micro-LED： ALD用于量子点表面钝化提升发光效率，以及制备Micro-LED的精细绝缘层和钝化层。

前沿科技的基石：

量子科技： ALD用于制造超导量子比特所需的超导薄膜（NbN, Al）、约瑟夫森结的势垒层（AlOx）、量子点器件的精密栅介质与钝化层。

先进光学与传感： ALD能精确调控纳米光子结构（如光子晶体、等离子体结构）的光学特性，并制造高灵敏度、高选择性的纳米传感器涂层（如用于气体、生物分子检测）。

纳米机电系统（NEMS/MEMS）： ALD提供超薄、致密、应力可控的薄膜，用于制造更小、更灵敏的MEMS/NEMS结构及其保护层。
