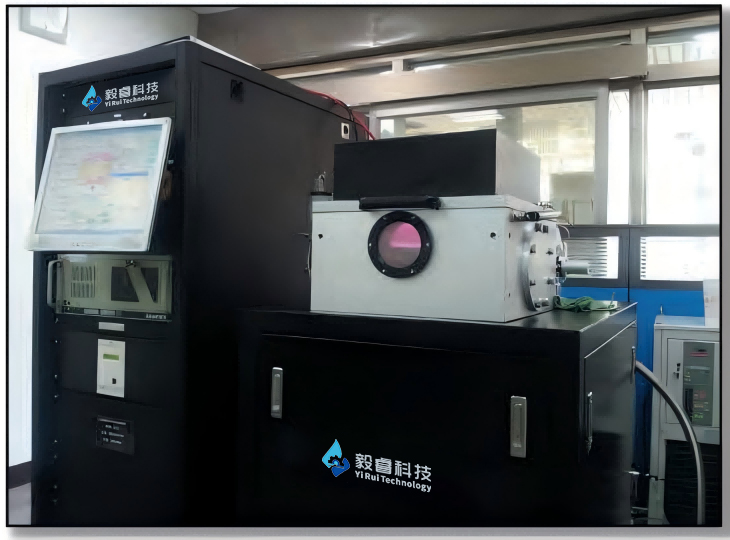

图片来源：厦门毅睿科技有限公司官网

一、半导体的应用无处不在

1.计算与通信： CPU/GPU（电脑/手机处理器）、内存、存储芯片、通信芯片（WiFi/蓝牙/5G）。

2.消费电子： 手机、平板、电视、游戏机、数码相机、智能手表。

3.工业与汽车： 工业自动化控制器、汽车引擎控制、安全气囊、ABS、自动驾驶传感器（雷达、激光雷达芯片）、电动车功率器件。

4.能源： 太阳能电池板（光伏）、电源管理芯片。

5.医疗： 医疗影像设备（X光、CT、MRI中的传感器和处理器）、植入式医疗设备、血糖仪。

6.照明： LED灯（发光二极管）。

7.家电： 洗衣机、冰箱、空调的控制芯片。

图片来源：网络

二、 半导体的核心原理：能带理论与掺杂

能带理论（简化版）：

原子中的电子只能在特定的能量层级（能级）上存在。

当大量原子结合成固体时，这些能级会扩展成“能带”。

最重要的两个能带：

价带： 电子通常所在的位置（被原子核束缚）。

导带： 如果电子获得足够能量（如热能、电能），就能跳到导带，成为可以自由移动、参与导电的“自由电子”。

禁带： 价带和导带之间的能量间隙。电子需要跨越这个“鸿沟”才能导电。

导体： 禁带宽度为0或极小，价带和导带重叠，电子很容易移动。

绝缘体： 禁带宽度很大（>5eV），电子极难获得足够能量跳过去。

半导体： 禁带宽度适中（~1-2eV，如硅是1.12eV），在常温下会有少量电子因热能激发到导带，也能通过其他方式（如掺杂）显著增加导电能力。

掺杂 - 魔法所在！

纯净的半导体（本征半导体）导电能力仍然很弱。

掺杂就是在纯净半导体中人为地、有控制地掺入极少量特定杂质原子。

N型半导体： 掺入磷、砷等（最外层有5个电子）。杂质原子在半导体晶格中会“富余”一个电子。这个电子很容易挣脱束缚成为自由电子，主要靠带负电的电子导电。

P型半导体： 掺入硼、镓等（最外层有3个电子）。杂质原子在晶格中会“缺少”一个电子，形成一个带正电的“空位”（称为空穴）。邻近的电子可以移动过来填补这个空位，相当于空穴在移动，主要靠带正电的空穴导电。

关键： 通过精确控制掺杂的类型和浓度，就能精确控制半导体特定区域的导电类型和导电能力！
