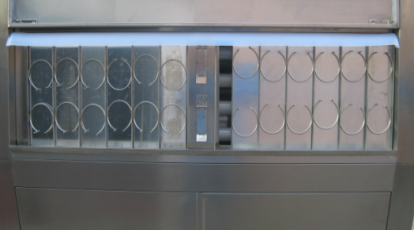

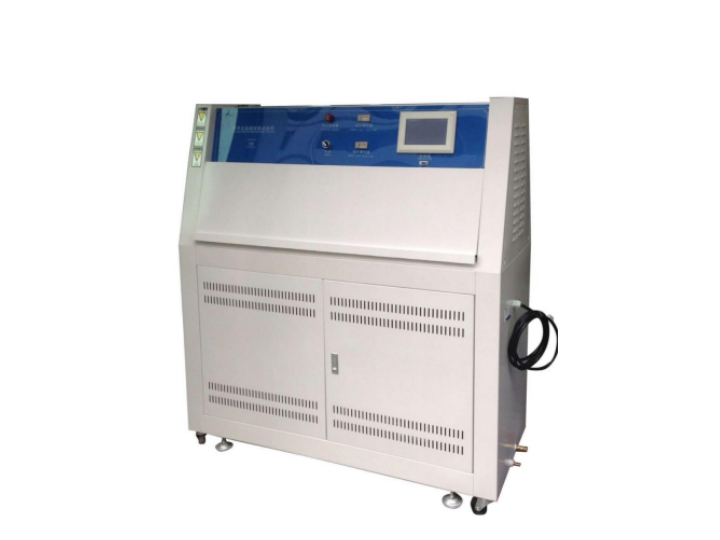

样品架框尺寸

493×300（mm）

 W×H  共四块

斜塔式

样品模板尺寸

75×150*2（mm）   W×H

每块样品架框可放置12块块样品模板

外形空间

约1300×1480×550（mm）W×H × D

灯管内中心距离

70mm

试品测试表面与灯管中心距离

50±3 mm

喷嘴数量

前后各6只共12只

喷淋压力

70～200Kpa

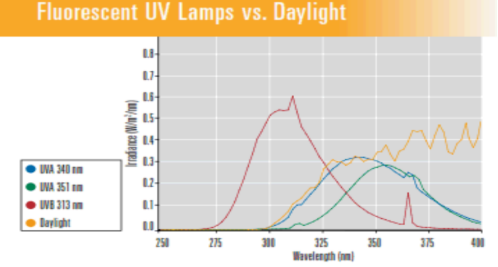

UV-B

灯管辐照分布图

1. 标准机台辐照强度0.3～0.95W/m².313nm可调

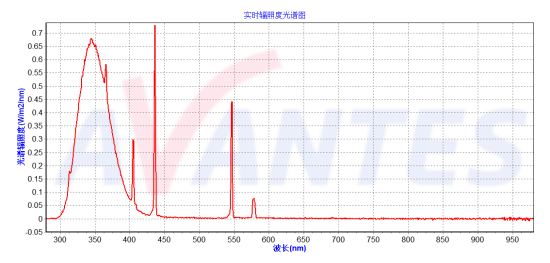

UV-A灯管辐照分布图

1. 标准机台辐照强度0.3～1W/m².340nm可调

灯管长度

1220mm

灯管功率

40W

灯管使用寿命

1600h以上

灯管数量

前后各4支共8支

重量

80㎏

最大功率

3 KW

最大电流

15A

供电条件

和电源

AC 220V    单相二线 +保护接地；电压允许波动范围±10%V；

频率允许波动范围50±0.5ＨZ；TN-S方式供电或TT方式供电

保护地线接地电阻小于4Ω

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须独立控制本设备使用

性能指标

使用环境条件

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下测得的数值。

温湿度范围

辐照温度：    50～ 70℃

冷凝温度：    RT～ 60℃

喷淋温度：    室温

相对湿度：    冷凝周期≥85%RH；辐照周期≦75%RH (湿度无显示与控制）

主要技术参数

温度分辨率：0. 01℃

温度偏差： ±1℃

紫外线灯管可选择UV-A / UV-B灯管，如无特殊说明出厂时机台配置UV-A灯管

试验满足标准

1.GB/T23987-2009/ISO 11507:2007色漆和清漆涂层的人工气候老化曝露（UV)

2.GB/T14522-2008机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法    荧光紫外灯；

3.GB/T16422.3-2014/ISO4892-3：2006 塑料实验室光源暴露试验方法 第3部分 荧光紫外灯；

4.ASTM G154-2006

5.ASTM G153

6.GB/T9535-2006/IEC 61215：2005地面用晶体硅光伏组件—设计鉴定和定型(10.10紫外预处理试验部分)

升温速率

辐照温度   RT→+70℃≤45 min

冷凝温度   RT→+60℃≤45 min

结构特征

箱体结构

机台内箱采用SUS304#不锈钢制作而成

机台外箱采用SUS304#不锈钢制作而成（可选冷轧钢板烤漆处理）

辐照灯管采用两边均匀排列方式，保证被测试件辐照均匀，效果明显

水槽深度50mm，水深可控制

试验样品框采用不锈钢焊接制作而成

试验样品固定采用弹簧扣固定方式，安装方便

试验箱底部安装固定脚轮及脚杯，方便移动及定位

供水方式可选择手动或自动模式，使用方便

特殊隔离式辐照加热装置及送风系统，保证试验空间热量均匀

试验样品表面直接组成试验箱内壁，冷凝结露较多

特殊制作的喷淋装置及自动喷头，水压可调节

箱盖为双向翻盖式 ，开闭轻松自如

控制面板

电源开关、控制器

配电控制柜

散热风机，配电板、控制器、

灯管布置方式

辐照加热系统

采用鳞片式加热管，多翼式离心风机送风循环，温度度控制器输出控制无触点SSR,达到温度平衡，长期稳定运行

冷凝加热系统

采用水蒸气加热方式，镍洛合金加热管 P.I.D控制加热从而达到温度平衡

补水系统

手动、全自动两种补水控制系统，只需连接自来水管即可自动控制，使用方便

注：如自来水杂质过多或带酸碱性需在入水口加装过滤器

排水系统

排水阀门控制装置，手动排水方式

自动超水位溢水控制系统

喷淋系统

采用增压水泵控制其喷淋水压

全自动控制其喷淋时间及喷淋周期

精确的超水位溢水装置

电气控制系统

控制器

液晶显示触摸屏温度控制器U-760

分别控制器辐照温度、冷凝温度、辐照时间

冷凝时间、喷淋时间及工作周期

辐照度计/太阳眼

1．型号：CH-UV-S12698

2．检测波长范围：100nm～600nm。

3．辐照度测量范围：0.3W/m2～1.6W/m2

4．工作温度范围：常温---80度

5．感光面积：Φ5mm

6．外观尺寸：30*30*35mm

7. 照度传感器可实时测控辐照能量并返馈至控制器，控制器根据设定值实时调整PID控制，确保设定值与实际值一至。

温度输入模式

人机界面，触摸式输入

程序容量及控制功能

可使用的程序量:最大120组,1个程序可由1~99段次组合而成

可使用的记忆容量: 1200段 ，可重复执行命令:每一个命令可达999次，程序斜率设定可由时间轴来设定，程序间可设定联结使用，程序之制作采对谈式操作简单

具有编辑,清除,插入等功能，4组时间信号输出控制(可控制待测物ON/OFF动作)

具有9组PID参数设定，程序执行中具有跳段,保持功能，可显示曲线,资料获取；日期、时间调整功能；按键及画面锁定(LOCK)功能，可连接计算机使用

通讯

网口通讯界面，可做为监控及遥控系统、记录试验资料

运行方式

程序方式 / 定值方式

设定方式

中/英文界面、触摸式输入

设定范围

最大温度范围上下限5℃

显示分辨率

温度：0.01℃；时间： 1min;

断电记忆功能

可设定断电恢复模式为：热起/冷起/停止

预约开机功能

可随意设定开机时间，打开电源后时间到机台自动运行

温度测量体

PT100型铂电阻

曲线记录功能

具有带电池保护的RAM，可保存设备的设定值、采样值及采样时刻的时间；最大记录时间为60天(当采样周期为1.5min时)

软件使用环境

IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文 WindowsXP作业系统

温度控制方式

抗积分饱和PID，BTC平衡调温控制方式(温度试验设备)

安全保护装置

试验箱

极限超温保护，缺水保护

增压泵

缺水保护、水压过高保护

加热系统

加热管干烧、供水异常、排水异常

电源

漏电保护，超载及短路保护

储存环境要求

设备环境温度应保持0℃～+45℃以内

安装场地要求

试验箱左右及后侧壁板距离墙壁不得小于600mm，正面距离墙壁距不得小于800mm设备运输时，进入门口或通道、电梯等,是否能进入，以免影响贵司工程进度。

验收标准及第三方检定

1.验收标准：技术指标按双方签订之“技术协议书规定的方法。

2.验收方法：在需方现场进行正式验收。

3.出厂前需方如需请第三方（由国家环境试验设备质量检测中心检定并出具有效期的检验报告）参与验收，其费用由需方承担。若第一次验收不合格，经供方改进后再一次进行验收时所产生费用由供方承担。

4.客户自行委托国家环境试验设备质量检测中心检定。
